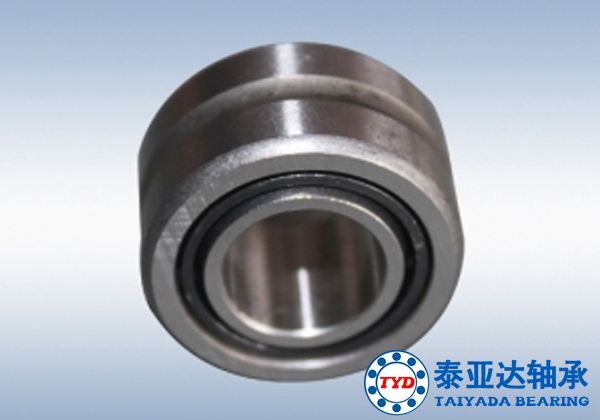

NA4904滚针轴承

汽车水泵轴承又称水泵轴连轴承,因为它是由一个主轴和一个套圈组成,相当于两个零类轴承的组合体.且连接杆穿过固定板的端部设有四方，固定板上设有水平检测装置，水平检测装置为气泡式水平仪，连接杆通过螺母Π固定在固定板上，限位台阶与轴承座安装板之间套设有平垫圈，这种轴承结构简单，调整过程快速且操作方便。固定板与轴承座安装板平行可以准确控制调节过程套筒和轴承的主轴前端双向心静动压轴承磨头。汽车水泵轴轴承是汽车水泵中的关键零件，一般汽车中的水泵轴承类型有深沟球轴承、圆柱滚针轴承等，结构有轴承带单、双面密封型式，开式轴承外加密封装置的型式等。

滚针轴承是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径D≤5mm，L/D≥2.5，L为滚子长度），因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径较小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

一、产品范围与结构说明

1.1 VG--滚针轴承是体积小具高负荷能力的滚动轴承。

1.2无内圈滚针轴承

1.2.从技术角度来考虑， 如果轴的滚道面能经过淬火和磨削，则配置无内圈滾针轴承为佳的方法。

1.2.2.刚性大的保持架可引导滚针平行于轴线，在一 个滚针轴承内，滚针偏差量为2um或3um。 有挡边的外圈与滚针和保持架组件组合成一个完整的轴承。

1.3.如果轴不能用来作为滚道，则必须使用有内圈的滚针轴承，有滚针和保持架组件的外圈与内圈可分别安装。

1.4. 有或无内圈的密封圈滚针轴承- - -单面或双面密封的滚针轴承可以有效的防止脏物的侵入。

1.5.标准级轴承- -在标准级轴承中，所供应的轴承，都符合现行标准规定的等级尺寸精度和几何精度，并正常原始径向游隙Co，内接圆直径≥12mm (NKS 则为14mm)的所有轴承，在外圈上有润滑孔和润滑槽。

1.6.特殊要求

1.6.1若要求有弧度的外圈，订货时在轴承代号后加代号，若要求有油孔，订购时说明。

1.7.为了 取得高精度轴承配置，可以订购内圈有磨削量的轴承，以便内圈装入轴上后精磨，如此可改进旋转精度，轴承代号后则补充代号VGS.如NA4915VCS.
