KR系列

詳細介紹

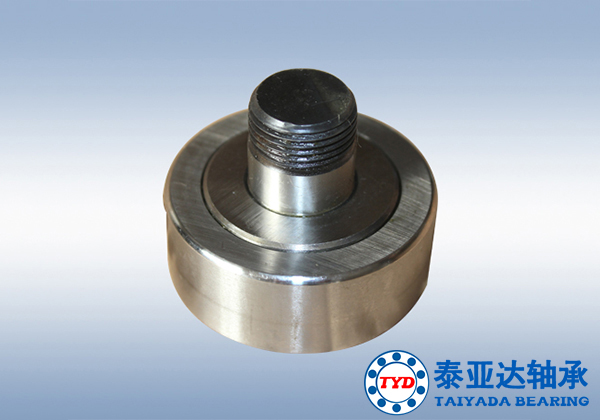

曲線滾輪軸承由一根作為滾子組內滾道的螺栓及一個厚壁外圈組成，螺栓軸的臺肩及壓在螺栓上的端面擋圈組成了外圈沿兩個側面方向的引導面。

當曲線滾輪在平滾道或凸輪盤上運動時，由于外圈的彈性變形，滾輪的內應力加大。因此應用于此種工作情況下的額定負荷選擇作為曲線滾輪一欄。

曲線滾輪軸承適合較重的徑向負荷，由于外圈是由滾子來軸向引導，該軸承也能承受較重的軸向負荷，允許相對高速的運行。但是由于是滿裝滾子，需要經常補充潤滑脂，可以通過芯軸兩端以及芯軸體上的孔來加注潤滑劑。

■曲線滾輪的螺栓作滾道的部位是經過淬火的。為避免應力集中，滾輪的厚壁外圈外表面為弧面形。

■曲線滾輪有帶單、雙密封圈、不帶密封圈、帶密封環的各種規格的型號。帶密封圈存儲潤滑脂空間大，提供長久性潤滑，并延長潤滑間隔。密封圈材質為N220或聚四氟乙烯，其運轉溫度范圍分別為-30C-+100C或- 30C~+180C。

■密裝式的曲線滾輪它可承受較重的載荷但轉速較低，且必須經常再潤滑。

■全部型號的曲線滾輪都可帶偏心套供應。且可以通過螺栓端面的凹槽調節。在偏心套端面標記VG處表示偏心套的最高點，再潤滑可以經由螺栓兩端進行。

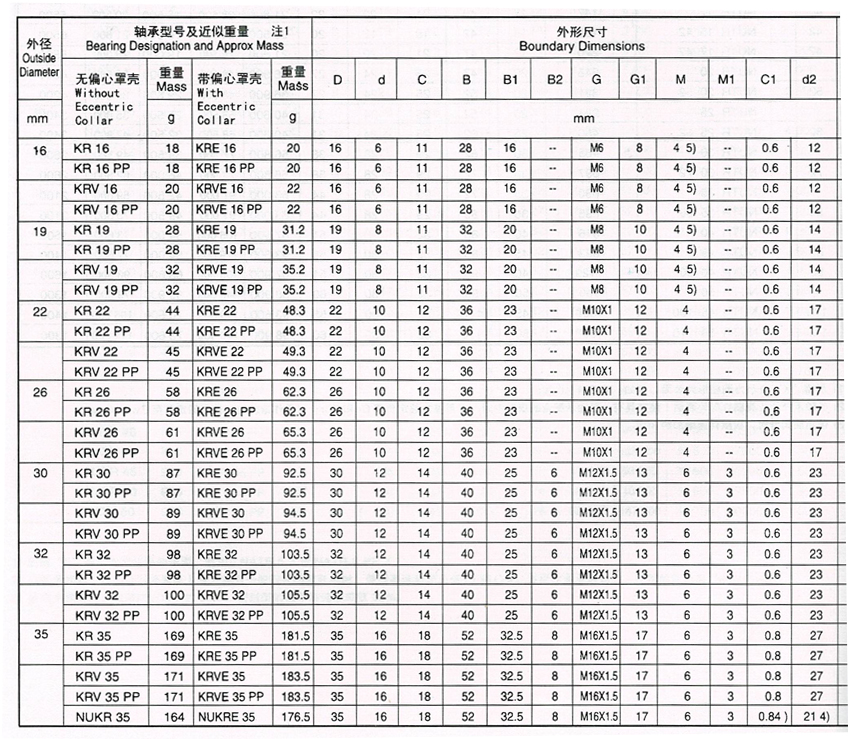

曲線滾輪軸承

1)后綴“X"表示為外圓柱面，例如: KR 16 X。

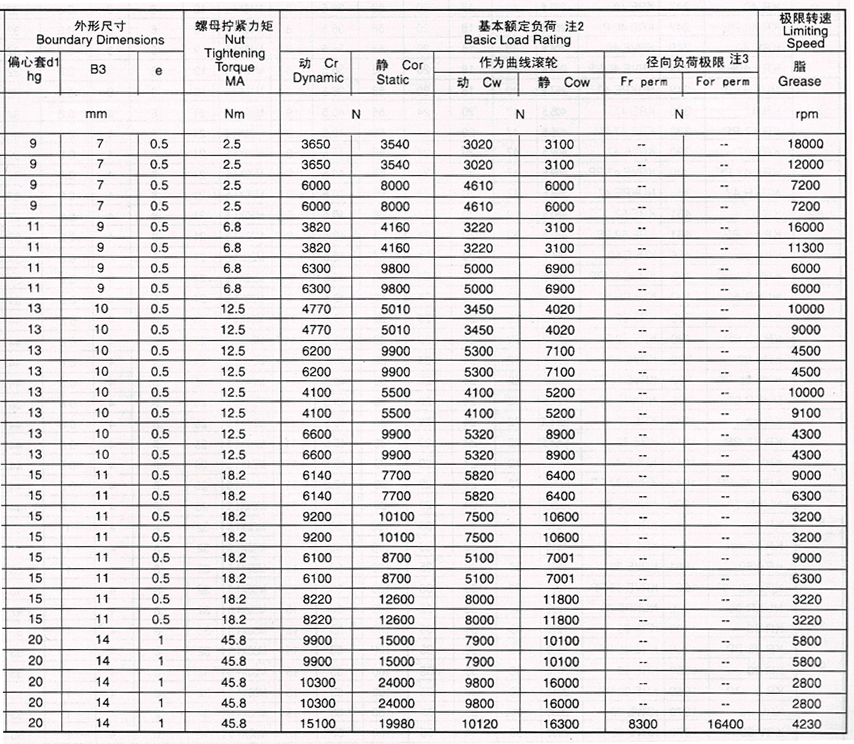

2)當軸承外圈(有外圈柱表面)裝入具有一般軸承配合的座孔中時，使用基本額定負荷Cr和Cor;當用作滾輪時，使用額定負荷Cw和Cow。

曲線滾輪軸承

3)油潤滑的極限轉速可增加約30%，密封情況例外。

4) NUKRE 35 B1=31.5:C1=1.8;d2= 24 NUKRE 40 B1=35.5;C1=18;d2=26

5)油孔僅在螺栓擋邊端端面上。

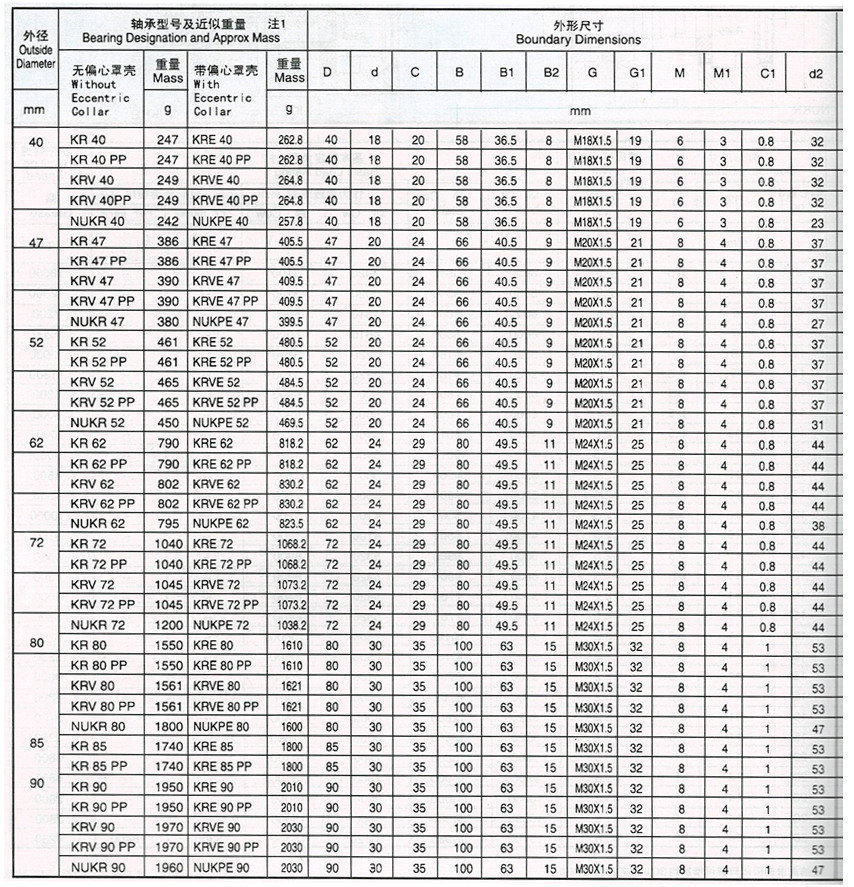

曲線滾輪軸承

1)后綴"X"表示為圓柱形外表面，例如: KR 16 X。

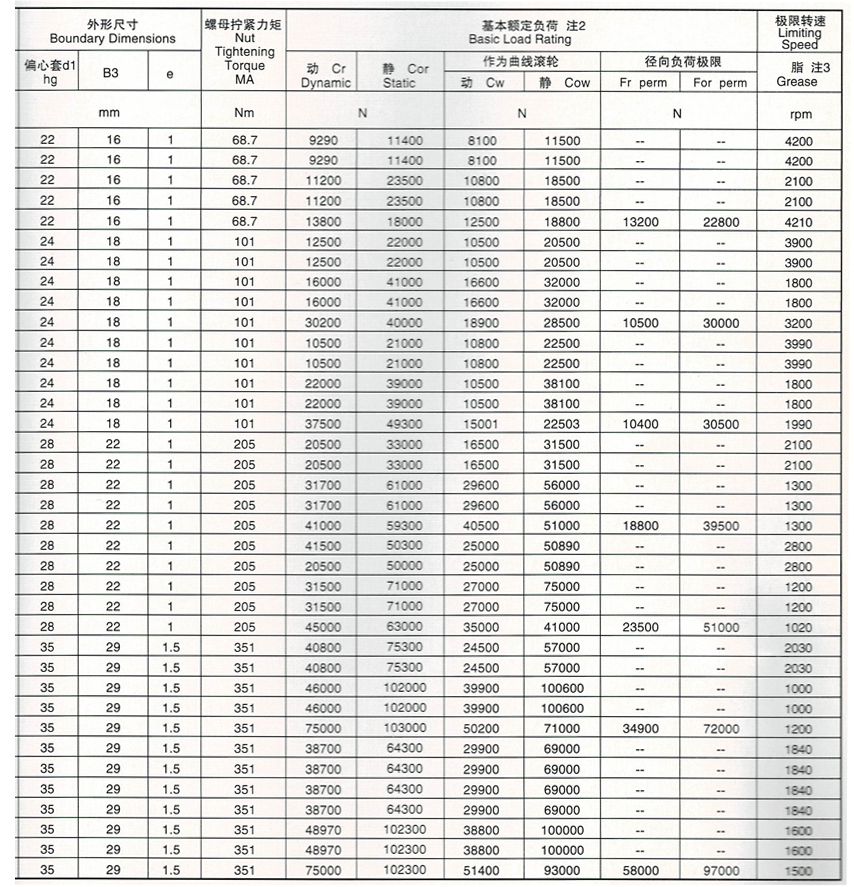

2)當軸承外圈(有外圓柱表面)裝入具有一般軸承配合的座孔中時，使用基本額定負荷Cr和Cor;當用作支承滾輪時，使用額定負荷Cw和Cow。

曲線滾輪軸承

3)使用油潤滑時，極限轉速增加約30%，密封型的極限轉速應減低30%。
