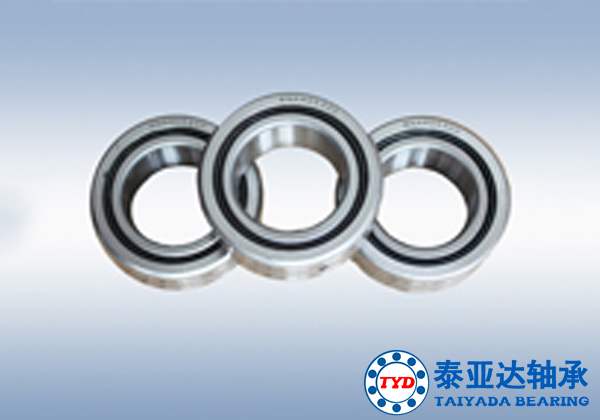

RNA405320滚针轴承

滚针轴承是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。虽然具有较小的截面，轴承仍具有较高的负荷接受才能，因而，特别适用于径向空间受限制的场所公司消费的滚针轴承分为：满装滚针轴承，无内圈实体滚针轴承，有内圈实体滚针轴承。

滚针轴承是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径D≤5mm，L/D≥2.5，L为滚子长度），因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径较小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

滚针轴承是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径D≤5mm，L/D≥2.5，L为滚子长度），因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径较小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

一、产品范围与结构说明

1.1 VG--滚针轴承是体积小具高负荷能力的滚动轴承。

1.2无内圈滚针轴承

1.2.从技术角度来考虑， 如果轴的滚道面能经过淬火和磨削，则配置无内圈滾针轴承为佳的方法。

1.2.2.刚性大的保持架可引导滚针平行于轴线，在一 个滚针轴承内，滚针偏差量为2um或3um。 有挡边的外圈与滚针和保持架组件组合成一个完整的轴承。

1.3.如果轴不能用来作为滚道，则必须使用有内圈的滚针轴承，有滚针和保持架组件的外圈与内圈可分别安装。

1.4. 有或无内圈的密封圈滚针轴承- - -单面或双面密封的滚针轴承可以有效的防止脏物的侵入。

1.5.标准级轴承- -在标准级轴承中，所供应的轴承，都符合现行标准规定的等级尺寸精度和几何精度，并正常原始径向游隙Co，内接圆直径≥12mm (NKS 则为14mm)的所有轴承，在外圈上有润滑孔和润滑槽。

1.6.特殊要求

1.6.1若要求有弧度的外圈，订货时在轴承代号后加代号，若要求有油孔，订购时说明。

1.7.为了 取得高精度轴承配置，可以订购内圈有磨削量的轴承，以便内圈装入轴上后精磨，如此可改进旋转精度，轴承代号后则补充代号VGS.如NA4915VCS.
